Router Bit 설명
초경합금을 소재로한 Diamond Cut Router bit는 인쇄회로기판 가공시 가장 일반적으로 사용하는 라우팅 공구로서 가공면 조도, 칩의 배출성,공구의 수명을 중시하며 주절삭날의 비틀림 방향에 따라 절삭침을 상향 배출, 하향배출 Router bit가 왼방향으로
회전하며 가공하는 방식이 있습니다.

오존층 파괴지수가 적고 독서이 거의 없는 환경 친화형 세척제로,LCD Module 및 PDP Module 공정의 Flux residue제거, Glass 이물제거를 목적으로 사용되며, 백화현상 등의 문제를 해결할 수 있는 세척제이다. 실장부품을 고려하여 세척제를 선택한 후 초음파세척, Dipping, Brush등의 방법으로 세척한다.

제품명

비중 (20 ℃)

 비점(℃) 인화점(℃) 용도 특성
HCFC-141B   1.25   32   None   Flux 잔사 및 Glass
이물제거 휴대폰
윈도우 세척 고밀도
부품사용가능 		  휘발성이 빠름
인화성이 없어 증기세척 가능
오존층 파괴지수 낮음(ODP=0.08)
NTC-123   1.23   32   None   Flux 잔사 제거   HCFC-141B 세척공정의
White residue 문제개선
NTC-145   1.45   53   None   Flux 잔사 제거
Meatal Mask세척
SMD 고밀도부품 사용		   휘발성 약함
플라스틱 녹임
혼합물(7가지 이상)로 Recycling
                초음파 세척   불가
NTC-074   0.74   188 ~ 210   62   Metal Mask,Stencil   탄화수소계 용제로 냄새
거의 없음
300ATK   0.794   78.3   13   미세한 부분까지
세척가능		   Flux 잔사를 중화함
남땜 접합부분, 기타 잔사로
부터 용해시켜 제거함
IPA   0.785   82   12   Wave Soldering 공정의
희석제로도 사용		   휘발성 유기화합물(VOC 100%)

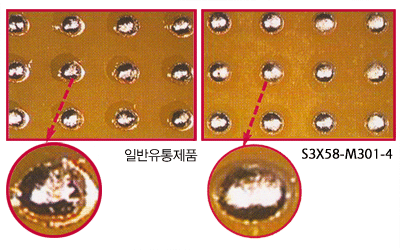

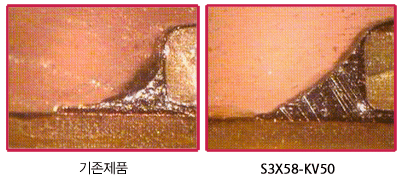

Pb-free soldering의 최대 난점인 VOID, 비산, WET성 등에 우수한 특징을 부여함
WET성 : 활성분의 내열성을 향상 시킴

Pb-free soldering의 최대 난점인 VOID, 비산, WET성 등에 우수한 특징을 부여함
WET성 : 활성분의 내열성을 향상 시킴


ITEM

 PRODUCT NO THICKNESS WIDTH LENGTH

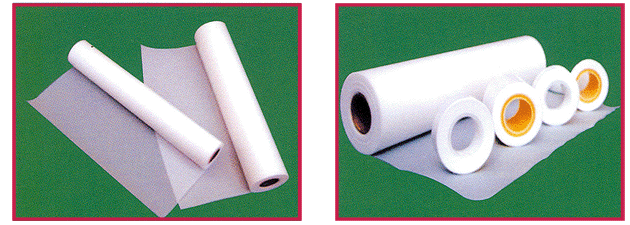

PTFE Skived
Teflon Sheet
SKTF-1
SKTF-2
SKTF-3
SKTF-4
SKTF-5

0.05mm
0.08mm
0.15mm
0.2mm
0.3mm

Max 400mm
Max 500mm
Max 580mm

About 1100M
750M
380M
300M
190M


적용 분야

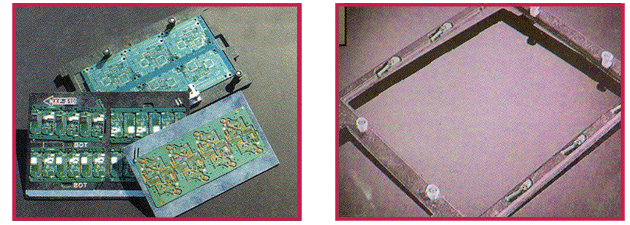

휨방지 JIG(Wave & Reflow Soldering)
Selective Soldering
Flexible PCB Soldering
SMT Reflow Soldering(생산성 및 품질향상)
작업성 향상(난이공정) 및 고질적 품질문제(부품들뜸 등) 대응
